FTDM系列模塊化雙向測試電源（6kW~60kW）
FTDM系列模塊化雙向測試電源，采用最新優化的模塊化設計，配合先進的控制算法可實現多機并聯，并機系統功率等級覆蓋6kW～1MW。具備LCD本地監控與BMS系統遠程調度功能，優良的負載適應性及電網適應性。獨立風道設計使其有效應對各種復雜應用環境，系統運行更安全可靠、經濟及環境適應性更強。實現智能正反向運行，無縫切換，可滿足能量雙向變換的應用場景。同時該產品自帶離并網切換功能，切換時間不超過10ms。
FTDM系列廣泛適用于新能源汽車電機，電控測試、動力電池組充放電測試、電力電子測試等領域。
| 簡述
FTDM系列模塊化雙向測試電源，采用最新優化的模塊化設計，配合先進的控制算法可實現多機并聯，并機系統功率等級覆蓋6kW～1MW。具備LCD本地監控與BMS系統遠程調度功能，優良的負載適應性及電網適應性。獨立風道設計使其有效應對各種復雜應用環境，系統運行更安全可靠、經濟及環境適應性更強。實現智能正反向運行，無縫切換，可滿足能量雙向變換的應用場景。同時該產品自帶離并網切換功能，切換時間不超過10ms。
FTDM系列廣泛適用于新能源汽車電機，電控測試、動力電池組充放電測試、電力電子測試等領域。
| 特點
超高功率密度，最高可實現3U/60kW；
智能正反向運行，直流電源和回饋式負載無縫切換；
集成離、并網切換功能；
軟開關設計，損耗小效率高；
功率因素＞0.99；
高動態響應，滿載切換時間低至10ms；
具有輸出可編程功能，可模擬多種電源與負載特性曲線；
模塊化設計，易于維護，支持并聯擴容；
寬工作溫度范圍-20℃～45℃；
輸出的電壓范圍寬、精度高、動態響應快；
DSP設計，實現全數字化控制；
觸控顯示屏操作控制，簡潔直觀。
采用交錯并聯技術，減小紋波電流；
多維度智能風扇調節技術，降低功耗和噪音。
| 應用領域
充電樁測試及老化
儲能變流器（PCS）、微網設備生產、開發
電機系統、電控系統測試
動力電池、儲能設備測試

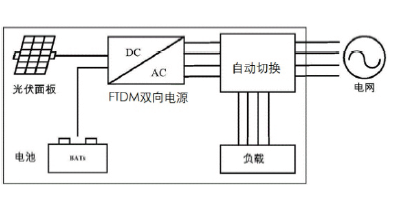

| 離并網自動切換
FTDM系列集成了離、并網切換電路，可以實現離并網自動切換功能。

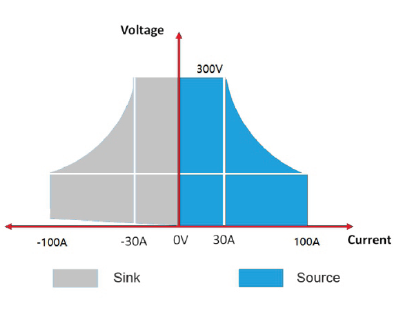

| 直流電源和回饋式負載無縫切換
實現源和載電流模式轉換，從而在輸出和吸收電流之間進行快速連續的無縫切換，有效避免電壓或電流過沖，廣泛適用于電池、電池封裝以及電池保護板等儲能設備測試。
| 采用交錯并聯技術
FTDM系列采用了交錯并聯技術，可以提高輸入輸出端的電流和電壓的變化頻率，減小了電流和電壓紋波。
| 多機并聯功能
FTDM系列采用先進控制算法實現多機并聯，并機系統功率等級可覆蓋1MW，大大擴展了電源的應用輸出范圍。并機功能除了使電源之間自動均載，保持輸出值的一致，還保證了輸出斜率曲線或者波形的一致。處于并聯狀態的主機，電源屏幕顯示的是總電壓、電流和功率值。每路從機自主均流，自動求和。
| 訂購信息
型號 | 輸出電壓范圍 | 電流 | 功率 | 備注 |
FTDM006-100-100 | 2.5～100Vdc | ±100A | 6kW | 隔離雙向/高度3U |
FTDM012-100-200 | ±200A | 12kW | ||
FTDM018-100-300 | ±300A | 18kW | ||
FTDM006-450-60 | 10～450Vdc | ±60A | 6kW | |
FTDM012-450-120 | ±120A | 12kW | ||
FTDM018-450-180 | ±180A | 18kW | ||
FTDM015-950-50 | 50～950Vdc | ±50A | 15kW | 隔離雙向/高度2U |
FTDM030-950-100 | 50～950Vdc | ±100A | 30kW | 非隔離雙向（儲能變流器）/高度3U |
FTDM060-1000-88 | 680～1000Vdc | ±88A | 60kW |
規格表-1 | |||||
型號 | FTDM006-100-100 | FTDM006-450-60 | FTDM018-100-300 | FTDM018-450-180 | FTDM015-950-50 |
交流側參數 | |||||
電壓制式 | 單相三線制 | 單相三線制 | 三相五線制 | 三相五線制 | 三相五線制 |
額定電壓 | 220Vac±15% | 220Vac±15% | 380Vac±15% | 380Vac±15% | 380Vac±15% |
額定頻率及范圍 | 45～65Hz（自適應50/60Hz電網） | ||||
功率因數 | 0.99 | ||||
諧波含量THDi | ≤5% | ≤3% | |||
直流側參數 | |||||
電壓范圍 | 2.5Vdc-100Vdc | 10Vdc-450Vdc | 2.5Vdc-100Vdc | 10Vdc-450Vdc | 50～950Vdc |
電流范圍 | ±100A | ±60A | ±300A | ±180A | ±50A |
電壓精度 | 0.1%F.S. | ||||
電流精度 | 0.1%F.S. | ||||
基本特性 | |||||
交直流啟動功能 | 具備 | ||||
正反向切換時間 | ≤10ms | ||||
峰值效率 | 92% | 93.50% | |||
通訊接口 | CAN，RS485，以太網 | ||||
外形尺寸（W*H*D） | 143*128.5*420mm | 436*129*420mm | 436*86*420mm | ||
重量（kg） | 8kg | 25kg | 16kg | ||
環境條件 | |||||
工作溫度范圍 | -20℃~+45℃ | ||||
存儲溫度 | -40℃～+70°C | ||||
工作濕度范圍 | 30%～90%rh（無凝露） | ||||
存儲濕度 | 20%～95%rh（無凝露） | ||||
冷卻方式 | 強制風冷 | ||||
海拔高度 | 3000m | ||||
防護等級 | IP20 | ||||
噪音 | ≤70dB | ||||
安全特性 | |||||
安全規格標準 | 參考18487.1 | ||||
耐壓：輸入&輸出-PE | 3535Vdc | ||||
耐壓：輸入&輸出-CAN | 2828Vdc | ||||
浪涌：輸入&輸出-PE | 6kV | ||||
EMC特性 | 參考33008.1 | ||||
輻射 | CLASS A | ||||
ESD | 嚴酷等級3 | ||||
EFT | 嚴酷等級3 | ||||
射頻抗擾度 | 嚴酷等級3 | ||||
規格表-2 | ||
型號 | FTDM012-100-200 | FTDM012-450-120 |
交流側參數 | ||
電壓制式 | 三相五線制 | 三相五線制 |
額定電壓 | 380Vac±15% | 380Vac±15% |
額定頻率及范圍 | 45～65Hz（自適應50/60Hz電網） | |
功率因數 | 0.99 | |
諧波含量THDi | ≤5% | |
直流側參數 | ||
電壓范圍 | 2.5Vdc-100Vdc | 10Vdc-450Vdc |
電流范圍 | ±200A | ±120A |
電壓精度 | 0.1%F.S. | |
電流精度 | 0.1%F.S. | |
基本特性 | ||
交直流啟動功能 | 具備 | |
正反向切換時間 | ≤10ms | |
峰值效率 | 92% | |
通訊接口 | CAN，RS485，以太網 | |
外形尺寸（W*H*D） | 490*131*611mm | |
重量（kg） | 21kg | |
環境條件 | ||
工作溫度范圍 | -20℃~+45℃ | |
存儲溫度 | -40℃～+70°C | |
工作濕度范圍 | 30%～90%rh（無凝露） | |
存儲濕度 | 20%～95%rh（無凝露） | |
冷卻方式 | 強制風冷 | |
海拔高度 | 3000m | |
防護等級 | IP20 | |
噪音 | ≤70dB | |
安全特性 | ||
安全規格標準 | 參考18487.1 | |
耐壓：輸入&輸出-PE | 3535Vdc | |
耐壓：輸入&輸出-CAN | 2828Vdc | |
浪涌：輸入&輸出-PE | 6kV | |
EMC特性 | 參考33008.1 | |
輻射 | CLASS A | |
ESD | 嚴酷等級3 | |
EFT | 嚴酷等級3 | |
射頻抗擾度 | 嚴酷等級3 | |
規格表-3 | ||
型號 | FTDM030-950-100 | FTDM060-1000-88 |
交流側參數 | ||
電壓制式 | 三相五線制 | |
額定電壓 | 380Vac±15% | |
額定頻率及范圍 | 50/60Hz | |
功率因數 | 0.99 | |
電流范圍 | ±45A | ±92A |
諧波含量THDi | ≤3% | |
直流側參數 | ||
電壓范圍 | 50Vdc-950Vdc | 680Vdc-1000Vdc |
電流范圍 | ±100A | ±88A |
電壓精度 | 0.1%+0.1F.S. | |
電流精度 | 0.1%+0.1F.S. | |
基本特性 | ||
交直流啟動功能 | 具備 | |
正反向切換時間 | ≤10ms | |
峰值效率 | 95% | 97% |
通訊接口 | CAN，RS485，以太網 | |
外形尺寸（W*H*D） | 443*129*470mm | |
重量（kg） | 25kg | |
環境條件 | ||
工作溫度范圍 | -20℃~+45℃ | |
存儲溫度 | -40℃～+70°C | |
工作濕度范圍 | 30%～90%rh（無凝露） | |
存儲濕度 | 20%～95%rh（無凝露） | |
冷卻方式 | 強制風冷 | |
海拔高度 | 3000m | |
防護等級 | IP20 | |
噪音 | ≤70dB | |
安全特性 | ||
安全規格標準 | 參考18487.1 | |
耐壓：輸入&輸出-PE | 3535Vdc | |
耐壓：輸入&輸出-CAN | 2828Vdc | |
浪涌：輸入&輸出-PE | 6kV | |
EMC特性 | 參考33008.1 | |
輻射 | CLASS A | |
ESD | 嚴酷等級3 | |
EFT | 嚴酷等級3 | |
射頻抗擾度 | 嚴酷等級3 | |
MTBF | 100000hrs | |
型號 | 輸出電壓范圍 | 電流 | 功率 | 備注 |
FTDM006-100-100 | 2.5～100Vdc | ±100A | 6kW | 隔離雙向/高度3U |
FTDM012-100-200 | ±200A | 12kW | ||
FTDM018-100-300 | ±300A | 18kW | ||
FTDM006-450-60 | 10～450Vdc | ±60A | 6kW | |
FTDM012-450-120 | ±120A | 12kW | ||
FTDM018-450-180 | ±180A | 18kW | ||
FTDM015-950-50 | 50～950Vdc | ±50A | 15kW | 隔離雙向/高度2U |
FTDM030-950-100 | 50～950Vdc | ±100A | 30kW | 非隔離雙向（儲能變流器）/高度3U |
FTDM060-1000-88 | 680～1000Vdc | ±88A | 60kW |
