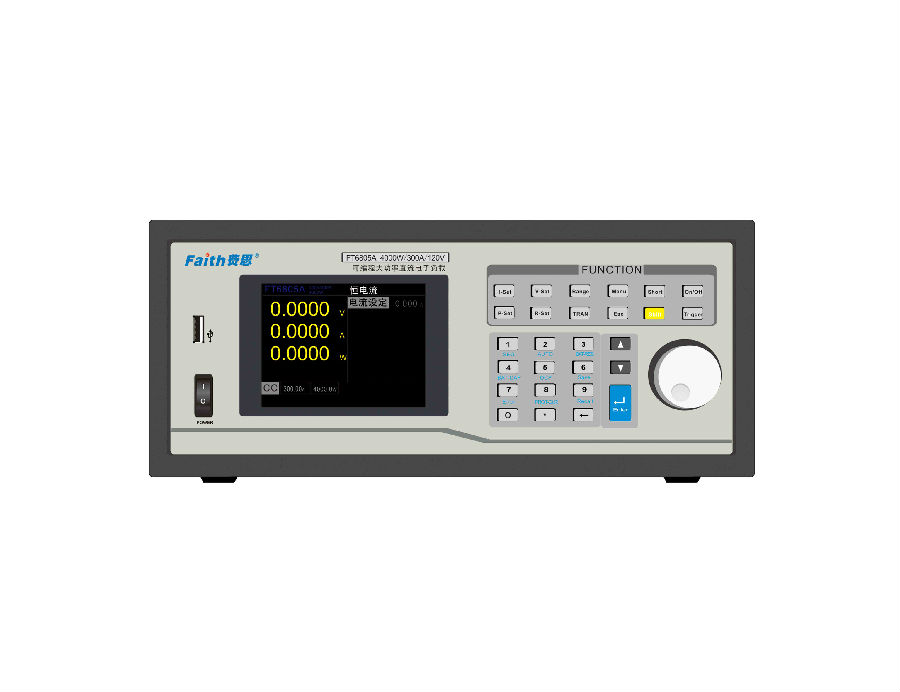

FT6800系列超大功率電子負載(2.6kW-52kW)
電壓：40V、120V、500V、800V、1000V、1200V
單機功率：2.6kW～52kW，可擴展至300kW
FT6800系列大功率可編程直流電子負載，基于高可靠性、高穩定性進行設計的多功能，大容量電子負載產品。其環控制單元帶寬高，具有超強的防振蕩能力，能最大程度的適應各類電源；而功率模塊快速熔斷保護設計，最大程度保證整機的持續工作能力。
FT6800系列產品線豐富，電壓有40V、120V、500V、800V、1000V、1200V多個等級，單機功率范圍從2.6kW至52kW，單一臺電流最大達2400A。更寬的工作范圍，極快的動態頻率，能有效滿足絕大多數的測試需求。
FT6800系列界面采用彩色LCD顯示，具有良好的分辨度。配合全數字鍵盤，操作及其簡便。對外裝備有LAN、RS232、USB、GPIB（選）等多種通訊接口以及模擬量接口，既支持SCPI也支持ModBus 通訊協議，為系統集成應用提供了極大便利。
| 簡述
FT6800系列大功率可編程直流電子負載，基于高可靠性、高穩定性進行設計的多功能，大容量電子負載產品。其環控制單元帶寬高，具有超強的防振蕩能力，能最大程度的適應各類電源；而功率模塊快速熔斷保護設計，最大程度保證整機的持續工作能力。
FT6800系列產品線豐富，電壓有40V、120V、500V、800V、1000V、1200V多個等級，單機功率范圍從2.6kW至52kW，單一臺電流最大達2400A。更寬的工作范圍，極快的動態頻率，能有效滿足絕大多數的測試需求。
FT6800系列界面采用彩色LCD顯示，具有良好的分辨度。配合全數字鍵盤，操作及其簡便。對外裝備有LAN、RS232、USB、GPIB（選）等多種通訊接口以及模擬量接口，既支持SCPI也支持ModBus 通訊協議，為系統集成應用提供了極大便利。
| 特點
單機功率：2.6kW～52kW，通過主/從級聯方式可擴展至300kW；
0.05%精確度，0.1mA/0.1mV分辨率，20kHz動態頻率控制；
快速調用、OCP/OVP測試、自動測試功能，操作方便靈活；
外部模擬編程功能，可實現復雜帶載波形模擬；
動力電池和超級電容測試功能的一鍵測試；
全面的保護功能：過電壓、過電流、過溫度、限電流、限功率、反接告警等；
TFT彩色液晶顯示屏，中英文菜單界面；
提供多種遠程通訊接口：RS232、LAN、USB、GPIB（選）；
提供SCPI與ModBus-RTU兩種協議；
中文簡體、繁體、英文三種的操作界面和軟件界面。
| 應用領域
動力電池、鉛酸電池、燃料電池的放電測試；
BMS與電池保護裝置測試；
直流充電樁、充電模塊、車載充電機、A/D電源轉換器及其它電力電子功率器件的測試；
大功率開關電源、UPS電源、通信電源、服務器電源的測試；
太陽能電池陣列、工業電機的虛擬負載測試。
| 多種工作模式

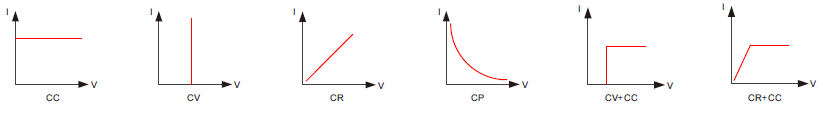

FT6800系列具有恒電流、恒電壓、恒電阻、恒功率四種基本工作模式，能滿足廣泛的測試需求。同時又具備CV+CC、CR+CC復合操作模式功能。用戶可以根據自己的測試需求，設置電流限制值，避免在測試過程中出現過流損壞測試產品的情況出現。其中CV+CC模式可以應用于模擬電池充電特性，測試充電樁以及車載充電機等類似產品。CR+CC模式可模擬電源電壓電流限制及精度測試。
| 級聯
FT6800系列負載支持主從級聯功能，實現多臺同型號負載的并聯使用，功率最大可擴展至300kW 。級聯時，用戶只需要對主機進行控制，每個從機自動復制主機的帶載參數，實現自主均流。級聯后的系統可實現單機的全部功能，包括CV模式下的帶載。
| OCP測試

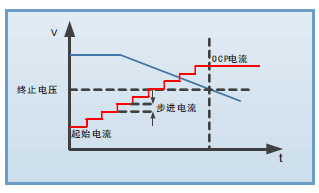

FT6800系列負載本身提供了OCP測試， 其主要被應用與BMS、電源模塊的過電流和過功率點的測試。OCP測試時，將自動尋找被測物的過流保護點并記錄IMAX，PMAX。結合測試參數的高、低限制值，可自動判定測試結果是否超出設定規格，為產品的設計驗證及生產線系統測試節省時間。
| 序列功能

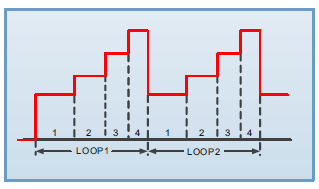

FT6800系列電子負載提供序列測試功能。用戶可以自行編輯一個負載的測試序列， 以模擬負載輸入端的各種變化。序列測試CC、CV、CP及CR四種模式。電子負載最多可以存儲20個序列文件，每個文件最多可執行50步，單步最長時間可設置為0.1ms～90000s，適合各種時間帶載測試。同時，用戶還可以設置序列的循環次數與切換方式。
| 電池測試
電池內阻和容量是評價電池參數的重要指標。為了方便測試，FT6800系列負載提供了電池測試功能，包括電池內阻測試與電池容量測試。
電池內阻測試
FT6800系列負載通過直流放電法（DCR)來進行電池內阻測試。
電池容量測試

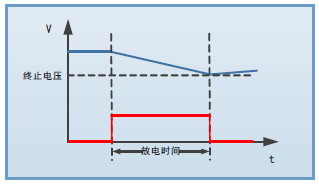

此功能采用恒電流方式放電。放電過程中，將記錄放電電量、放電容量與放電時間。
| 超級電容測試
超級電容內阻和容量是評價電容參數的重要指標,為了方便超級電容測試, FT6800系列負載提供了超級電容測試功能。本功能可同時測試超級電容的內阻和容量,設定超級電容的放電電流、放電終止點、容量計算起止點即可測試。
| 外部模擬編程
FT6800系列具備外部模擬編程功能。其他設備可通過一個外部電壓信號（直流或交流）對負載進行連續控制。0～10V的外部電壓信號，對應0～100%滿量程帶載電流。此功能還可以用于各種復雜帶載波形測試。
| 多接口與多協議
FT6800系列配備多種通訊接口，同時支持SCPI與Modbus兩種通訊協議。用戶可以根據需求在菜單進行配置，這樣使得系統集成更加靈活。
| 電腦圖形化操作軟件
FT6800系統提供了一款具有虛擬儀器功能的功能性軟件，可以導出測試數據、生成圖像、打印報告，軟件以圖像和數據實時顯示的方式，更直觀和便于對比。
| 訂購信息
型號 | 規格 | 型號 | 規格 | 型號 | 規格 |
FT6803A | 2.6kW/300A/120V | FT6812A | 8kW/160A/800V | FT68016C | 16kW/320A/800V |
FT6804A | 2.6kW/100A/500V | FT6813A | 8kW/160A/1000V | FT68016D | 16kW/320A/1kV |
FT6805A | 4kW/300A/120V | FT6814A | 12kW/600A/120V | FT68016E | 16kW/240A/1.2kV |
FT6806A | 4kW/100A/500V | FT6815A | 12kW/300A/500V | FT68020A | 20kW/900A/120V |
FT6807A | 5.2kW/600A/120V | FT6817A | 12kW/240A/800V | FT68020B | 20kW/500A/500V |
FT6808A | 5.2kW/200A/500V | FT6818A | 12kW/240A/1kV | FT68020C | 20kW/400A/800V |
FT6809A | 5.2kW/60A/800V | FT6819A | 12kW/180A/1.2kV | FT68020D | 20kW/400A/1kV |
FT6810A | 8kW/600A/120V | FT68016A | 16kW/900A/120V | FT68020E | 20kW/300A/1.2kV |
FT6811A | 8kW/200A/500V | FT68016B | 16kW/400A/500V | - | - |
| 選購信息
名稱 | 型號或規格 | 說明 |
GPIB適配卡 | FT68001B | 工廠出貨前安裝 |
規格表-1 | ||||||||
型號 | FT6803A | FT6804A | FT6805A | FT6806A | ||||
電壓 | 120V | 500V | 120V | 500V | ||||
電流 | 300A | 100A | 300A | 100A | ||||
功率 | 2600W | 2600W | 4000W | 4000W | ||||
滿電流最小操作電壓 | 2V/300A | 4.5V/100A | 2V/300A | 4.5V/100A | ||||
恒電流模式 | ||||||||
量程 | 0-30A | 0-300A | 0-10A | 0-100A | 0-30A | 0-300A | 0-10A | 0-100A |
分辨率 | 0.5mA | 5mA | 0.2mA | 2mA | 0.6mA | 6mA | 0.2mA | 2mA |
精度 | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S |
恒電壓模式 | ||||||||
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V |
分辨率 | 0.2mV | 2mV | 1mV | 10mV | 0.2mV | 2mV | 1mV | 10mV |
精度 | 0.05%+0.05%.S. | |||||||
恒功率模式 | ||||||||
量程 | 0-2600W | 0-2600W | 0-4000W | 0-4000W | ||||
分辨率 | 50mW | 50mW | 70mW | 70mW | ||||
精度 | 0.5%+1%F.S. | 0.5%+1%F.S. | 0.2%+0.3%F.S. | 0.2%+0.3%F.S. | ||||
恒電阻模式 | ||||||||
量程 | 0.004～40Ω | 0.08～640Ω | 0.05～500Ω | 1～8000Ω | 0.004～40Ω | 0.08～640Ω | 0.05～500Ω | 1～8000Ω |
精度 | 0.01%+0.075S | 0.01%+0.005S | 0.01%+0.0062S | 0.01%+0.0004S | 0.01%+0.083S | 0.01%+0.0052S | 0.01%+0.025S | 0.01%+420uS |
分辨率 | 16bits | |||||||
斜率 | ||||||||
電流斜率量程 | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms |
電壓斜率量程 | 1.0-50V/ms | 50-500V/ms | 4.0-200V/ms | 200-2000V/ms | 1.0-50V/ms | 50-500V/ms | 4.0-200V/ms | 200-2000V/ms |
功率斜率量程 | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms |
電阻斜率量程 | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms |
精度 | （1±35%）*設定值 | |||||||
電壓測量 | ||||||||
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V |
精度 | 0.025%+0.025%F.S. | |||||||
電流測量 | ||||||||
量程 | 0-30A | 0-300A | 0-10A | 0-100A | 0-30A | 0-300A | 0-10A | 0-100A |
精度 | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S |
功率測量 | ||||||||
量程 | 0-2600W | 0-2600W | 0-4000W | 0-4000W | ||||
精度 | 0.2%+0.3%F.S | |||||||
瞬態測量 | ||||||||
T1&T2 | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms |
分辨率 | 1us | 1ms | 1us | 1ms | 1us | 1ms | 1us | 1ms |
精度 | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm |
尺寸 | 440(W)×200(H)×630(D) | |||||||
溫度規格 | 保護溫度85℃，操作溫度0～40℃，滿功率操作溫度0～25℃ | |||||||
規格表-2 | ||||||||
型號 | FT6807A | FT6808A | FT6810A | FT6811A | ||||
電壓 | 120V | 500V | 120V | 500V | ||||
電流 | 600A | 200A | 600A | 200A | ||||
功率 | 5200W | 5200W | 8000W | 8000W | ||||
滿電流最小操作電壓 | 2.5V/600A | 4.5V/200A | 2.5V/600A | 4.5V/200A | ||||
恒電流模式 | ||||||||
量程 | 0-60A | 0-600A | 0-20A | 0-200A | 0-60A | 0-600A | 0-20A | 0-200A |
分辨率 | 1mA | 10mA | 0.4mA | 4mA | 1mA | 10mA | 0.4mA | 4mA |
精度 | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S |
恒電壓模式 | ||||||||
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V |
分辨率 | 0.2mV | 2mV | 1mV | 10mV | 0.2mV | 2mV | 1mV | 10mV |
精度 | 0.05%+0.05%F.S. | |||||||
恒功率模式 | ||||||||
量程 | 0-5200W | 0-5200W | 0-8000W | 0-8000W | ||||
分辨率 | 90mW | 90mW | 140mW | 140mW | ||||
精度 | 0.2%+0.3%F.S. | |||||||
恒電阻模式 | ||||||||
量程 | 0.002～20Ω | 0.04～320Ω | 0.025～250Ω | 0.5～4000Ω | 0.002～20Ω | 0.04～320Ω | 0.025～250Ω | 0.5～4000Ω |
精度 | 0.01%+0.15S | 0.01%+0.01S | 0.01%+0.12S | 0.01%+830uS | 0.01%+0.15S | 0.01%+0.01S | 0.01%+0.012S | 0.01%+830uS |
分辨率 | 16bits | |||||||
斜率 | ||||||||
電流斜率量程 | 10-600A/ms | 600-30000A/ms | 3.2-160A/ms | 160-8000A/ms | 10-600A/ms | 600-30000A/ms | 4-200A/ms | 200-10000A/ms |
電壓斜率量程 | 1.0-50V/ms | 50-500V/ms | 4.0-200V/ms | 200-2000V/ms | 1-50V/ms | 50-500V/ms | 4-200V/ms | 200-2000V/ms |
功率斜率量程 | 10-600A/ms | 600-30000A/ms | 3.2-160A/ms | 160-8000A/ms | 10-600A/ms | 600-30000A/ms | 4-200A/ms | 200-10000A/ms |
電阻斜率量程 | 10-600A/ms | 600-30000A/ms | 3.2-160A/ms | 160-8000A/ms | 10-600A/ms | 600-30000A/ms | 4-200A/ms | 200-10000A/ms |
精度 | （1±35%）*設定值 | |||||||
電壓測量 | ||||||||
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V |
精度 | 0.025%+0.025%F.S. | |||||||
電流測量 | ||||||||
量程 | 0-60A | 0-600A | 0-20A | 0-200A | 0-60A | 0-600A | 0-20A | 0-300A |
精度 | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S |
功率測量 | ||||||||
量程 | 0-5200W | 0-5200W | 0-8000W | 0-8000W | ||||
精度 | 0.2%+0.3%F.S | |||||||
瞬態測量 | ||||||||
T1&T2 | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms |
分辨率 | 1us | 1ms | 1us | 1ms | 1us | 1ms | 1us | 1ms |
精度 | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm |
尺寸 | 440(W)×420(H)×680(D) | |||||||
溫度規格 | 保護溫度85℃，操作溫度0～40℃，滿功率操作溫度0～25℃ | |||||||
型號 | 規格 | 型號 | 規格 | 型號 | 規格 |
FT6803A | 2.6kW/300A/120V | FT6812A | 8kW/160A/800V | FT68016C | 16kW/320A/800V |
FT6804A | 2.6kW/100A/500V | FT6813A | 8kW/160A/1000V | FT68016D | 16kW/320A/1kV |
FT6805A | 4kW/300A/120V | FT6814A | 12kW/600A/120V | FT68016E | 16kW/240A/1.2kV |
FT6806A | 4kW/100A/500V | FT6815A | 12kW/300A/500V | FT68020A | 20kW/900A/120V |
FT6807A | 5.2kW/600A/120V | FT6817A | 12kW/240A/800V | FT68020B | 20kW/500A/500V |
FT6808A | 5.2kW/200A/500V | FT6818A | 12kW/240A/1kV | FT68020C | 20kW/400A/800V |
FT6809A | 5.2kW/60A/800V | FT6819A | 12kW/180A/1.2kV | FT68020D | 20kW/400A/1kV |
FT6810A | 8kW/600A/120V | FT68016A | 16kW/900A/120V | FT68020E | 20kW/300A/1.2kV |
FT6811A | 8kW/200A/500V | FT68016B | 16kW/400A/500V | - | - |
名稱 | 型號或規格 | 說明 |
GPIB適配卡 | FT68001B | 工廠出貨前安裝 |
動力電池、鉛酸電池、燃料電池的放電測試；
BMS與電池保護裝置測試；
直流充電樁、充電模塊、車載充電機、A/D電源轉換器及其它電力電子功率器件的測試；
大功率開關電源、UPS電源、通信電源、服務器電源的測試；
太陽能電池陣列、工業電機的虛擬負載測試。
用戶使用手冊
合格證
保修卡
