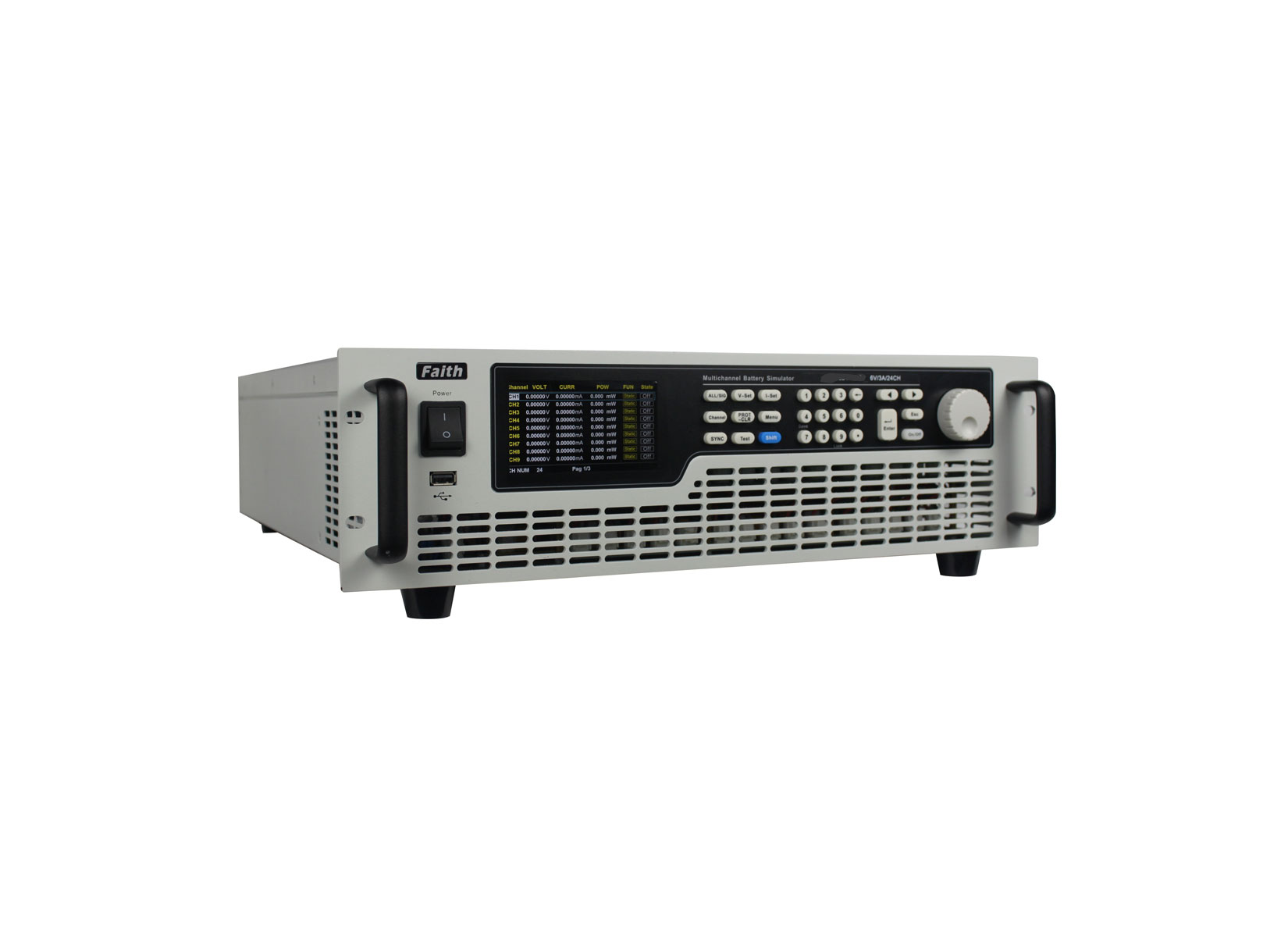

FT8331系列多通道電池模擬器(6V/15V/20V,24通道,電流單向)
電壓范圍：6V/15V/20V
電流范圍：1A/2A/3A/5A
體積小，高集成度，3U/24CH
FT8331系列電池模擬器是一款高精度、多通道、單象限可編程電池模擬器。電壓精度高達0.01%F.S.，支持μA級電流測量，單機多達24個通道，且通道間相互隔離，方便多通道串聯使用。模擬器支持電源模式、靜態功耗測試功能，充電模式，電池模擬，序列測試，脈沖功能及多種故障模擬（僅A系列），不僅可滿足BMS測試需求，還可滿足消費類電子產品ATE測試。自帶上位機軟件操作簡單，靈活易用。支持單通道編程操作，多通道編輯操作以及多流程編程操作。
FT8331系列采用標準19英寸機箱，3U高度，并提供了LAN、RS485和CAN通訊接口，方便集成到研發和自動化測試平臺，也可單獨使用。
| 簡述
FT8331系列電池模擬器是一款高精度、多通道、單象限可編程電池模擬器。電壓精度高達0.01%F.S.，支持μA級電流測量，單機多達24個通道，且通道間相互隔離，方便多通道串聯使用。模擬器支持電源模式、靜態功耗測試功能，充電模式，電池模擬，序列測試，脈沖功能及多種故障模擬（僅A系列），不僅可滿足BMS測試需求，還可滿足消費類電子產品ATE測試。自帶上位機軟件操作簡單，靈活易用。支持單通道編程操作，多通道編輯操作以及多流程編程操作。
FT8331系列采用標準19英寸機箱，具備2U和3U兩種機箱，并提供了LAN、RS485和CAN通訊接口，方便集成到研發和自動化測試平臺，也可單獨使用。
| 特點
電壓范圍：6V/15V/20V；
電流范圍：1A/2A/3A/5A；
電壓精度高達0.01%F.S.；
電流雙量程，可自動切換；
uA級測量，可進行靜態功耗測試；
體積小，高集成度，2U/12CH、3U/24CH；
電壓溫漂系數小于25ppm/℃；
獨特的故障模擬功能，模擬電池掉線，短路，反接等（僅A系列）；
具備充電測試，電池模擬，SOC模擬，脈沖功能等多種功能；
通道間隔離，可多通道串聯、并聯使用；
專業測試軟件，支持數據報表與數據分析；
具備LAN、RS485及CAN控制接口；
支持SCPI及Modbus協議；
USB接口支持文件導入、導出及截屏功能；
4.3寸高清液晶屏，支持本地/遠程控制。
| 應用領域
BMS（電池管理系統）測試；
CMS（超容管理系統）測試；
耳機、手機、平板電腦、電子煙等消費電子測試；
電動工具類產品生產測試；
其他各類電子產品供電測試。
| 超高精度
FT8331系列精度高，電壓精度為0.01%F.S.。電壓分辨率低至0.1mV，電流分辨率低至0.1μA。針對待機狀態下設備功耗的測試，FT8331具備有0.1μA的電流分辨率測量，可輕松實現uA級的待機電流的測量測試。
| 故障模擬功能（僅A系列）
單機具備最多24個獨立輸出模擬器通道，每通道內置正、負極短路，正/負極斷路，極性反接等功能。可通過上位機軟件直接控制，省去模擬電池故障的外置矩陣開關部件，為用戶節約了空間和寶貴投資。
| 多種電池測試功能
FT8331系列產品具備電源模式，電池模擬，電池充電測試，故障模擬等多種電池模擬功能。實現一機多用，精簡測試設備，優化測試流程。用戶還可以設置電芯參數（SOC、電壓、容量、內阻等參數擬合）曲線模擬電池輸出，用于測試待檢產品。
| 靜態功耗測試
FT8331具備高精度的電壓，電流測量。兩個電流量程，電流精度高達1μA。通過FT8331為被測產品供電，可直觀測試出被測產品在待機狀態下靜態功耗，篩選出不合格的產品。
| 訂購信息
表-1 2U機型
通道數 | A系列型號 | E系列型號 | 規格 | 高度 | 備注 |
16CH | FT833116A-6-1 | FT833116E-6-1 | 6V/1A/6W，16通道 | 3U | 僅A系列具備故障模擬功能 |
FT833116A-6-2 | FT833116E-6-2 | 6V/2A/12W，16通道 | |||
FT833116A-6-3 | FT833116E-6-3 | 6V/3A/18W，16通道 | |||
FT833116A-6-5 | FT833116E-6-5 | 6V/5A/30W，16通道 | |||
FT833116A-15-1 | FT833116E-15-1 | 15V/1A/15W，16通道 | |||
FT833116A-15-2 | FT833116E-15-2 | 15V/2A/30W，16通道 | |||
FT833116A-15-3 | FT833116E-15-3 | 15V/3A/45W，16通道 | |||
FT833116A-20-1 | FT833116E-20-1 | 20V/1A/20W，16通道 | |||
18CH | FT833118A-6-1 | FT833118E-6-1 | 6V/1A/6W，18通道 | 3U | |
FT833118A-6-2 | FT833118E-6-2 | 6V/2A/12W，18通道 | |||
FT833118A-6-3 | FT833118E-6-3 | 6V/3A/18W，18通道 | |||
FT833118A-6-5 | FT833118E-6-5 | 6V/5A/30W，18通道 | |||
FT833118A-15-1 | FT833118E-15-1 | 15V/1A/15W，18通道 | |||
FT833118A-15-2 | FT833118E-15-2 | 15V/2A/30W，18通道 | |||
FT833118A-15-3 | FT833118E-15-3 | 15V/3A/45W，18通道 | |||
FT833118A-20-1 | FT833118E-20-1 | 20V/1A/20W，18通道 | |||
24CH | FT833124A-6-1 | FT833124E-6-1 | 6V/1A/6W，24通道 | 3U | |
FT833124A-6-2 | FT833124E-6-2 | 6V/2A/12W，24通道 | |||
FT833124A-6-3 | FT833124E-6-3 | 6V/3A/18W，24通道 | |||
FT833124A-6-5 | FT833124E-6-5 | 6V/5A/30W，24通道 | |||
FT833124A-15-1 | FT833124E-15-1 | 15V/1A/15W，24通道 | |||
FT833124A-15-2 | FT833124E-15-2 | 15V/2A/30W，24通道 | |||
FT833124A-15-3 | FT833124E-15-3 | 15V/3A/45W，24通道 | |||
FT833124A-20-1 | FT833124E-20-1 | 20V/1A/20W，24通道 |
表-2 3U機型
通道數 | A系列型號 | E系列型號 | 規格 | 高度 | 備注 |
16CH | FT833116A-6-1 | FT833116E-6-1 | 6V/1A/6W，16通道 | 3U | 僅A系列具備故障模擬功能 |
FT833116A-6-2 | FT833116E-6-2 | 6V/2A/12W，16通道 | |||
FT833116A-6-3 | FT833116E-6-3 | 6V/3A/18W，16通道 | |||
FT833116A-6-5 | FT833116E-6-5 | 6V/5A/30W，16通道 | |||
FT833116A-15-1 | FT833116E-15-1 | 15V/1A/15W，16通道 | |||
FT833116A-15-2 | FT833116E-15-2 | 15V/2A/30W，16通道 | |||
FT833116A-15-3 | FT833116E-15-3 | 15V/3A/45W，16通道 | |||
FT833116A-20-1 | FT833116E-20-1 | 20V/1A/20W，16通道 | |||
18CH | FT833118A-6-1 | FT833118E-6-1 | 6V/1A/6W，18通道 | 3U | |
FT833118A-6-2 | FT833118E-6-2 | 6V/2A/12W，18通道 | |||
FT833118A-6-3 | FT833118E-6-3 | 6V/3A/18W，18通道 | |||
FT833118A-6-5 | FT833118E-6-5 | 6V/5A/30W，18通道 | |||
FT833118A-15-1 | FT833118E-15-1 | 15V/1A/15W，18通道 | |||
FT833118A-15-2 | FT833118E-15-2 | 15V/2A/30W，18通道 | |||
FT833118A-15-3 | FT833118E-15-3 | 15V/3A/45W，18通道 | |||
FT833118A-20-1 | FT833118E-20-1 | 20V/1A/20W，18通道 | |||
24CH | FT833124A-6-1 | FT833124E-6-1 | 6V/1A/6W，24通道 | 3U | |
FT833124A-6-2 | FT833124E-6-2 | 6V/2A/12W，24通道 | |||
FT833124A-6-3 | FT833124E-6-3 | 6V/3A/18W，24通道 | |||
FT833124A-6-5 | FT833124E-6-5 | 6V/5A/30W，24通道 | |||
FT833124A-15-1 | FT833124E-15-1 | 15V/1A/15W，24通道 | |||
FT833124A-15-2 | FT833124E-15-2 | 15V/2A/30W，24通道 | |||
FT833124A-15-3 | FT833124E-15-3 | 15V/3A/45W，24通道 | |||
FT833124A-20-1 | FT833124E-20-1 | 20V/1A/20W，24通道 |
| 選購信息
名稱 | 型號或規格 | 說明 |
測試電線 | FT8331-TL05A | 5A測試線/線長1.5米 |
規格表-1 | |||||||||
型號 | FT833124A-6-1 | FT833124A-6-2 | FT833124A-6-3 | FT833124A-6-5 | FT833124A-15-1 | FT833124A-15-2 | FT833124A-15-3 | FT833124A-20-1 | |
電壓 | ±6V | ±15V | ±20V | ||||||
電流 | 1A | 2A | 3A | 5A | 1A | 2A | 3A | 1A | |
功率 | 6W | 12W | 18W | 30W | 15W | 30W | 45W | 20W | |
輸入阻抗 | ≥3GΩ | ||||||||
通道數 | 24CH | ||||||||
最大串聯連接 | 最大串聯輸出電壓不超過1000V，主機間可以串聯 | ||||||||
電壓參數 | 輸出范圍 | 0～6.12V | 0～15.3V | 0～20.4V | |||||
輸出精度 | 0.5mV | 1.5mV | 2mV | ||||||
分辨率 | 0.1mV | 0.1mV | 0.1mV | ||||||
測量精度 | 0.5mV | 1.5mV | 2mV | ||||||
分辨率 | 0.1mV | 0.1mV | 0.1mV | ||||||
上升時間 | ≤1ms | ||||||||
溫度系數 | 25ppm/℃ | ||||||||
電流參數(雙量程) | |||||||||
量程1 | 輸出范圍 | 0～1A | 0～2A | 0～3A | 0～5A | 0～1A | 0～2A | 0～3A | 0～1A |
測量精度 | 0.05%+0.5mA | 0.05%+1mA | 0.05%+1.5mA | 0.05%+2.5mA | 0.05%+0.5mA | 0.05%+1mA | 0.05%+1.5mA | 0.05%+0.5mA | |
分辨率 | 0.1mA | ||||||||
量程2 | 輸出范圍 | 0～100mA | |||||||
測量精度 | 0.05%+500uA | ||||||||
分辨率 | 10uA | ||||||||
量程3 | 輸出范圍 | 0～1mA | |||||||
測量精度 | 0.05%+0.5uA | ||||||||
分辨率 | 0.1uA | ||||||||
溫度系數 | 50ppm/℃ | ||||||||
其他特性 | |||||||||
接線方式 | PCB焊接端子/四線制接線 | ||||||||
尺寸 | 3U/19寸 | ||||||||
采樣頻率 | 20Hz | ||||||||
通訊接口 | LAN、RS485、CAN | ||||||||
通訊協議 | SCPI、Modbus | ||||||||
傳輸協議 | TCP/IP | ||||||||
故障模擬 | 正極斷路、負極斷路、輸出短路、極性反接 | ||||||||
輸入電壓 | 單相，100～240Vac，50/60Hz | ||||||||
環境特性 | 工作溫度 | 0～40℃ | |||||||
存儲溫度 | -25℃～60℃ | ||||||||
工作濕度 | 20%rh～85%rh（無結露現象） | ||||||||
存儲濕度 | ＜90%rh（無結露現象） | ||||||||
使用環境 | 海拔＜2000m，室內使用 | ||||||||
尺寸 | 430（W）*594（D）*132（H） mm | ||||||||
重量 | 20kg | ||||||||
規格表-2 | |||||||||
型號 | FT833124E-6-1 | FT833124E-6-2 | FT833124E-6-3 | FT833124E-6-5 | FT833124E-15-1 | FT833124E-15-2 | FT833124E-15-3 | FT833124E-20-1 | |
電壓 | ±6V | ±15V | ±20V | ||||||
電流 | 1A | 2A | 3A | 5A | 1A | 2A | 3A | 1A | |
功率 | 6W | 12W | 18W | 30W | 15W | 30W | 45W | 20W | |
輸入阻抗 | ≥3GΩ | ||||||||
通道數 | 24CH | ||||||||
最大串聯連接 | 最大串聯輸出電壓不超過1000V，主機間可以串聯 | ||||||||
電壓參數 | 輸出范圍 | 0～6.12V | 0～15.3V | 0～20.4V | |||||
輸出精度 | 0.5mV | 1.5mV | 2mV | ||||||
分辨率 | 0.1mV | 0.1mV | 0.1mV | ||||||
測量精度 | 0.5mV | 1.5mV | 2mV | ||||||
分辨率 | 0.1mV | 0.1mV | 0.1mV | ||||||
上升時間 | ≤1ms | ||||||||
溫度系數 | 25ppm/℃ | ||||||||
電流參數(雙量程) | |||||||||
量程1 | 輸出范圍 | 0～1A | 0～2A | 0～3A | 0～5A | 0～1A | 0～2A | 0～3A | 0～1A |
測量精度 | 0.05%+0.5mA | 0.05%+1mA | 0.05%+1.5mA | 0.05%+2.5mA | 0.05%+0.5mA | 0.05%+1mA | 0.05%+1.5mA | 0.05%+0.5mA | |
分辨率 | 0.1mA | ||||||||
量程2 | 輸出范圍 | 0～100mA | |||||||
測量精度 | 0.05%+500uA | ||||||||
分辨率 | 10uA | ||||||||
量程3 | 輸出范圍 | 0～1mA | |||||||
測量精度 | 0.05%+0.5uA | ||||||||
分辨率 | 0.1uA | ||||||||
溫度系數 | 50ppm/℃ | ||||||||
其他特性 | |||||||||
接線方式 | PCB焊接端子/四線制接線 | ||||||||
尺寸 | 3U/19寸 | ||||||||
采樣頻率 | 20Hz | ||||||||
通訊接口 | LAN、RS485、CAN | ||||||||
通訊協議 | SCPI、Modbus | ||||||||
傳輸協議 | TCP/IP | ||||||||
故障模擬 | 無 | ||||||||
輸入電壓 | 單相，100～240Vac，50/60Hz | ||||||||
環境特性 | 工作溫度 | 0～40℃ | |||||||
存儲溫度 | -25℃～60℃ | ||||||||
工作濕度 | 20%rh～85%rh（無結露現象） | ||||||||
存儲濕度 | ＜90%rh（無結露現象） | ||||||||
使用環境 | 海拔＜2000m，室內使用 | ||||||||
尺寸 | 430（W）*594（D）*132（H） mm | ||||||||
重量 | 20kg | ||||||||
通道數 | A系列型號 | E系列型號 | 規格 | 高度 | 備注 |
16CH | FT833116A-6-1 | FT833116E-6-1 | 6V/1A/6W，16通道 | 3U | 僅A系列具備故障模擬功能 |
FT833116A-6-2 | FT833116E-6-2 | 6V/2A/12W，16通道 | |||
FT833116A-6-3 | FT833116E-6-3 | 6V/3A/18W，16通道 | |||
FT833116A-6-5 | FT833116E-6-5 | 6V/5A/30W，16通道 | |||
FT833116A-15-1 | FT833116E-15-1 | 15V/1A/15W，16通道 | |||
FT833116A-15-2 | FT833116E-15-2 | 15V/2A/30W，16通道 | |||
FT833116A-15-3 | FT833116E-15-3 | 15V/3A/45W，16通道 | |||
FT833116A-20-1 | FT833116E-20-1 | 20V/1A/20W，16通道 | |||
18CH | FT833118A-6-1 | FT833118E-6-1 | 6V/1A/6W，18通道 | 3U | |
FT833118A-6-2 | FT833118E-6-2 | 6V/2A/12W，18通道 | |||
FT833118A-6-3 | FT833118E-6-3 | 6V/3A/18W，18通道 | |||
FT833118A-6-5 | FT833118E-6-5 | 6V/5A/30W，18通道 | |||
FT833118A-15-1 | FT833118E-15-1 | 15V/1A/15W，18通道 | |||
FT833118A-15-2 | FT833118E-15-2 | 15V/2A/30W，18通道 | |||
FT833118A-15-3 | FT833118E-15-3 | 15V/3A/45W，18通道 | |||
FT833118A-20-1 | FT833118E-20-1 | 20V/1A/20W，18通道 | |||
24CH | FT833124A-6-1 | FT833124E-6-1 | 6V/1A/6W，24通道 | 3U | |
FT833124A-6-2 | FT833124E-6-2 | 6V/2A/12W，24通道 | |||
FT833124A-6-3 | FT833124E-6-3 | 6V/3A/18W，24通道 | |||
FT833124A-6-5 | FT833124E-6-5 | 6V/5A/30W，24通道 | |||
FT833124A-15-1 | FT833124E-15-1 | 15V/1A/15W，24通道 | |||
FT833124A-15-2 | FT833124E-15-2 | 15V/2A/30W，24通道 | |||
FT833124A-15-3 | FT833124E-15-3 | 15V/3A/45W，24通道 | |||
FT833124A-20-1 | FT833124E-20-1 | 20V/1A/20W，24通道 |
通道數 | A系列型號 | E系列型號 | 規格 | 高度 | 備注 |
16CH | FT833116A-6-1 | FT833116E-6-1 | 6V/1A/6W，16通道 | 3U | 僅A系列具備故障模擬功能 |
FT833116A-6-2 | FT833116E-6-2 | 6V/2A/12W，16通道 | |||
FT833116A-6-3 | FT833116E-6-3 | 6V/3A/18W，16通道 | |||
FT833116A-6-5 | FT833116E-6-5 | 6V/5A/30W，16通道 | |||
FT833116A-15-1 | FT833116E-15-1 | 15V/1A/15W，16通道 | |||
FT833116A-15-2 | FT833116E-15-2 | 15V/2A/30W，16通道 | |||
FT833116A-15-3 | FT833116E-15-3 | 15V/3A/45W，16通道 | |||
FT833116A-20-1 | FT833116E-20-1 | 20V/1A/20W，16通道 | |||
18CH | FT833118A-6-1 | FT833118E-6-1 | 6V/1A/6W，18通道 | 3U | |
FT833118A-6-2 | FT833118E-6-2 | 6V/2A/12W，18通道 | |||
FT833118A-6-3 | FT833118E-6-3 | 6V/3A/18W，18通道 | |||
FT833118A-6-5 | FT833118E-6-5 | 6V/5A/30W，18通道 | |||
FT833118A-15-1 | FT833118E-15-1 | 15V/1A/15W，18通道 | |||
FT833118A-15-2 | FT833118E-15-2 | 15V/2A/30W，18通道 | |||
FT833118A-15-3 | FT833118E-15-3 | 15V/3A/45W，18通道 | |||
FT833118A-20-1 | FT833118E-20-1 | 20V/1A/20W，18通道 | |||
24CH | FT833124A-6-1 | FT833124E-6-1 | 6V/1A/6W，24通道 | 3U | |
FT833124A-6-2 | FT833124E-6-2 | 6V/2A/12W，24通道 | |||
FT833124A-6-3 | FT833124E-6-3 | 6V/3A/18W，24通道 | |||
FT833124A-6-5 | FT833124E-6-5 | 6V/5A/30W，24通道 | |||
FT833124A-15-1 | FT833124E-15-1 | 15V/1A/15W，24通道 | |||
FT833124A-15-2 | FT833124E-15-2 | 15V/2A/30W，24通道 | |||
FT833124A-15-3 | FT833124E-15-3 | 15V/3A/45W，24通道 | |||
FT833124A-20-1 | FT833124E-20-1 | 20V/1A/20W，24通道 |
名稱 | 型號或規格 | 說明 |
測試電線 | FT8331-TL05A | 5A測試線/線長1.5米 |
BMS（電池管理系統）測試；
CMS（超容管理系統）測試；
耳機、手機、平板電腦、電子煙等消費電子測試；
電動工具類產品生產測試；
其他各類電子產品供電測試。
用戶使用手冊
合格證
保修卡
